熄灭

常亮

接口处于错误模式（以太网帧故障、网络上冲突次数增加等）。

注意：

设备开机后立即显示几个红色闪烁信号。但是，这些都不是错误。

闪烁

常亮

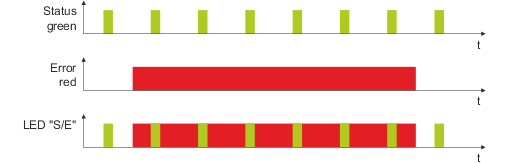

如果在以下模式下发生错误，则绿色指示灯会在红色指示灯上方闪烁：

•PRE_OPERATIONAL_1

•PRE_OPERATIONAL_2

•READY_TO_OPERATE

熄灭

熄灭

模式：NOT_ACTIVE

接口处于模式NOT_ACTIVE或存在以下模式之一或错误：

•设备已关闭。

•LED 状态指示灯处于禁用状态。

•设备处于启动阶段。

•在Automation Studio中未正确配置接口或设备。

•接口或设备有缺陷。

管理节点（百万）

监视网络的 POWERLINK 帧。如果在配置的时间窗口（超时）内未收到帧，接口将立即进入模式PRE_OPERATIONAL_1。

但是，如果在经过时间之前检测到 POWERLINK 通信，则不会启动 MN。

受控节点 （CN）

监视网络的 POWERLINK 帧。如果在配置的时间窗口（超时）内未收到帧，接口将立即进入模式BASIC_ETHERNET。但是，如果在此时间到期之前检测到 POWERLINK 通信，则接口将立即进入模式PRE_OPERATIONAL_1。

闪烁

（约10赫兹）)

熄灭

模式：BASIC_ETHERNET

界面处于模式BASIC_ETHERNET。接口在以太网模式下运行。

管理节点（百万）

此模式只能通过重置控制器来退出。

受控节点 （CN）

如果在此模式下检测到 POWERLINK 通信，则接口将进入模式PRE_OPERATIONAL_1。

单闪

（约1赫兹）)

熄灭

模式：PRE_OPERATIONAL_1

接口处于模式PRE_OPERATIONAL_1。

管理节点（百万）

MN处于"减少周期"模式。CN 在此模式下配置。

循环通信尚未发生。

受控节点 （CN）

在此模式下，MN 可以配置 CN。CN 会一直等待，直到收到 SoC 帧，然后切换到模式PRE_OPERATIONAL_2。

常亮

受控节点 （CN）

如果红色 LED 在此模式下亮起，则表示 MN 出现故障。

双闪

（约1赫兹）)

熄灭

模式：PRE_OPERATIONAL_2

界面处于模式PRE_OPERATIONAL_2。

管理节点（百万）

MN开始循环通信（尚未评估循环输入数据）。

CN 在此模式下配置。

受控节点 （CN）

在此模式下，MN 可以配置 CN。然后，将一个命令将模式切换到READY_TO_OPERATE。

常亮

受控节点 （CN）

如果红色 LED 在此模式下亮起，则表示 MN 出现故障。

三重闪烁

（约1赫兹）)

熄灭

模式：READY_TO_OPERATE

接口处于模式READY_TO_OPERATE。

管理节点（百万）

循环和异步通信。接收的 PDO 数据将被忽略。

受控节点 （CN）

CN 的配置已完成。正常的循环和异步通信。传输的 PDO 数据对应于 PDO 映射。但是，尚未评估循环数据。

常亮

受控节点 （CN）

如果红色 LED 在此模式下亮起，则表示 MN 出现故障。

上

熄灭

模式：运行

接口处于"运行"模式。PDO 映射处于活动状态，并评估循环数据。

闪烁

（约2.5赫兹）)

熄灭

模式：停止

接口处于"已停止"模式。

管理节点（百万）

对于 MN，不会出现此模式。

受控节点 （CN）

未输出输出数据，并且未提供任何输入数据。此模式只能通过来自 MN 的相应命令到达和退出。
