诊断指示灯

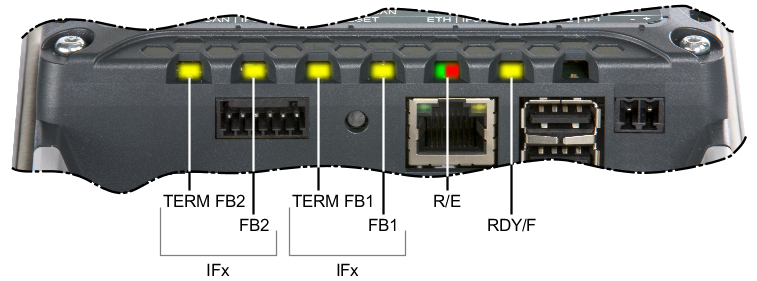

诊断指示灯位于电源面板的背面：
LED |
颜色 |
地位 |
描述 |
|---|---|---|---|
RDY/F |
黄色 |
常亮 |
模式启动、服务或诊断 |
闪烁 |
如果 LED"R/E" 呈红色闪烁，LED "RDY/F" 闪烁黄色，则表示发生了许可证违规。 |
||
R/E |
绿 |
常亮 |
模式运行：应用程序正在运行。 |
红 |
常亮 |
模式启动、服务或诊断 |
|
闪烁 |
如果 LED"R/E" 呈红色闪烁，LED "RDY/F" 闪烁黄色，则表示发生了许可证违规。 |
||
FB1 |
这些 LED（FB1/2：现场总线 1/2）具有不同的含义，具体取决于模块具体型号。 请参阅下方表格中的说明。 |
||
TERM FB1 |
|||
FB2 |
|||
TERM FB2 |
|||
现场总线 LED - 带 2 个 CAN 总线的型号
LED |
颜色 |
状态 |
描述 |
IFx |
|
|---|---|---|---|---|---|
FB1 |
CAN |
黄色 |
常亮 |
数据通过CAN总线接口发送或接收。 |
IF4 |
TERM FB1 |
TERM |
黄色 |
常亮 |
用于CAN总线接口的集成终端电阻接通。1) |
|
FB2 |
CAN |
黄色 |
常亮 |
数据通过CAN总线接口发送或接收。 |
IF6 |
TERM FB2 |
TERM |
黄色 |
常亮 |
用于CAN总线接口的集成终端电阻接通。1) |
|
1) |
Automation Studio 4.3.1 及更高版本以及 Automation Runtime 4.31 及更高版本均提供使用软件打开终端电阻的功能。 |
现场总线 LED - 带 1 个 CAN 总线和 1 个 RS232 的型号
LED |
颜色 |
状态 |
描述 |
IFx |
|
|---|---|---|---|---|---|
FB1 |
CAN |
黄色 |
常亮 |
数据通过CAN总线接口发送或接收。 |
IF4 |
TERM FB1 |
TERM |
黄色 |
常亮 |
用于CAN总线接口的集成终端电阻接通。1) |
|
FB2 |
RS232系列 |
黄色 |
常亮 |
数据通过RS232接口发送或接收。 |
IF8 |
TERM FB2 |
- |
||||
1) |
Automation Studio 4.3.1 及更高版本以及 Automation Runtime 4.31 及更高版本均提供使用软件打开终端电阻的功能。 |
现场总线 LED - 带 1 个 CAN 总线和 1 个 RS485 的型号
发光二极管 |
颜色 |
地位 |
描述 |
断续器 |
|
|---|---|---|---|---|---|
FB1 |
CAN |
黄色 |
常亮 |
数据通过CAN总线接口发送或接收。 |
IF4 |
TERM FB1 |
TERM |
黄色 |
常亮 |
用于CAN总线接口的集成终端电阻接通。1) |
|
FB2 |
RS485型 |
黄色 |
常亮 |
数据通过RS485接口传输或接收。 |
IF5 |
TERM FB2 |
TERM |
黄色 |
常亮 |
用于RS485接口的集成终端电阻接通。1) |
|
1) |
Automation Studio 4.3.1 及更高版本以及 Automation Runtime 4.31 及更高版本均提供使用软件打开终端电阻的功能。 |
