RUN

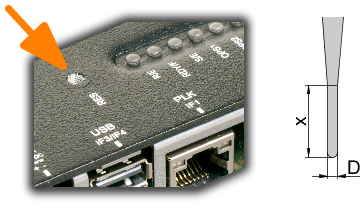

操作步骤：

1. 短按键（<2秒）。

2.LED"R / E"亮起红色时，按钮即可释放。

触发硬件重置。

•所有应用程序都将停止。

•所有连接模块的输出都设置为零。

然后，设备以 RUN 模式启动，并启动现有应用程序。

默认情况下，设备以服务模式启动。按下重置按钮后遵循的启动模式可以在自动化工作室中设置。

•服务模式（默认）

•热重启

•冷重启

•诊断模式

DIAGNOSIS

操作步骤：

1. 按住键（>2秒）。

2. LED"R/E"亮起红色，然后变暗。

3.LED"R / E"变暗时，按钮即可释放。

设备以"诊断"模式启动。用户 RAM 和用户闪存中的程序部分未初始化。在退出模式诊断后，始终会发生热重启。

BOOT

操作步骤：

1. 短按键（<2秒）。

2.LED"R/ E"亮起红色，按钮即可释放。

3. 短暂停（<2秒)

4. 按键。

5.一旦LED"R / E"不再亮起，按钮即可释放。

设备将更改为BOOT模式。

板载Automation Runtime已启动。在此模式下，可以通过Automation Studio中的online settings查看到该硬件。 User flash memory仅在固件下载开始时才会被擦除。

1)

在设备的启动阶段，可以在显示屏中看到运行模式。
